17.2.1 Kafka Cluster 만들기

OCI Streaming with Apache Kafka(OSAK)에서 지원하는 버전을 확인합니다. 작성일 기준 아직 업그레이드를 지원하지 않습니다.

지원하는 기능 리스트

설치 전 주요 참고사항

  • 현재는 Private networking만 지원합니다. 지정한 VCN, Subnet을 사용하여, Private IP로 연결가능합니다.
  • 유저 패스워드를 사용하는 SASL_SCRAM 방식과 서버, 클라이언트 상호간 인증서를 통한 Mutual TLS (mTLS) 인증 방식을 지원합니다.
Kafka 클러스터 만들기

VCN, Subnet 준비

  1. 클러스터가 위치한 VCN, 서브넷을 준비합니다.

OCI IAM Policy 설정

  1. 서비스를 위해 IAM Policy를 생성합니다.

    • Name: 예, streaming-with-apache-kafka-policy

    • Description: OCI Streaming with Apache Kafka 서비스를 위한 Policy

    • 규칙 #1

      allow service rawfka to use vnics in compartment <compartment-name>
allow service rawfka to {SUBNET_READ} in compartment <compartment-name>
allow service rawfka to use network-security-groups in compartment <compartment>
allow service rawfka to use subnets in compartment <compartment-name>

    • 규칙 2 - SASL_SCRAM 인증을 위해 설정

      allow service rawfka to read secrets in compartment <compartment-name>
allow service rawfka to use secrets in compartment <compartment-name> where request.operation = 'UpdateSecret'

SASL_SCRAM 인증시 사용할 Secret 생성

SASL_SCRAM 인증 방식을 사용하는 경우, Kafka 클러스터가 수퍼유저의 Username, Password를 OCI Vault의 Secret으로 관리합니다. 이때 사용할 Secret을 먼저 생성합니다. Secret은 하나의 Kafka 클러스터에서만 사용할 수 있습니다.

  1. OCI Console에 로그인하여, OCI Vault 화면으로 이동합니다.

    https://cloud.oracle.com/security/kms

  2. 사용하고 있는 Vault, Master Key가 없는 경우 만듭니다.

  3. 새 Secret을 만듭니다.

    1. Name: source-kafka-cluster-secret

    2. Manual secret generation 선택

    3. Secret Type Template: Plain-Text

    4. Secret contents:XXX

      Kafka 클러스터 생성시 초기 유저명, 패스워드로 자동 업데이트됩니다. 지금은 빈값이 아니게만 텍스트를 입력합니다.

Kafka 클러스터 만들기

  1. OCI Console에 로그인하여, Kafka 클러스터 관리화면으로 이동합니다.

    https://cloud.oracle.com/osak

  2. Create cluster를 선택합니다.

  3. 생성할 정보를 입력합니다.

    1. Cluster settings

      1. Cluster name: source-kafka-cluster
      2. Apache Kafka version: 3.7.0

    2. Broker settings

      1. Cluster type: High Availability Cluster
      2. Number of brokers: 3
      3. OCPU per broker: 2
      4. Storage: 50 GB

    3. Cluster configuration - 기본값 사용

      allow.everyone.if.no.acl.found=true
auto.create.topics.enable=false
leader.imbalance.per.broker.percentage=1
default.replication.factor=3
offsets.topic.replication.factor=3
min.insync.replicas=2
transaction.state.log.min.isr=2
transaction.state.log.replication.factor=3

    4. Security settings: 건너뜀

    5. Networking

      위치할 VCN, 서브넷 선택

    6. 설정 리뷰후 Create를 클릭합니다.

    7. 참고로 위 설정 기준으로 테스트 환경에서는 클러스터 생성은 18분 정도 소요되었습니다.

      Status Timestamp
      Accepted 04:31:09 UTC
      Started 04:31:20 UTC
      Finished 04:49:56 UTC

Kafka 클러스터 SASL-SCRAM 업데이트

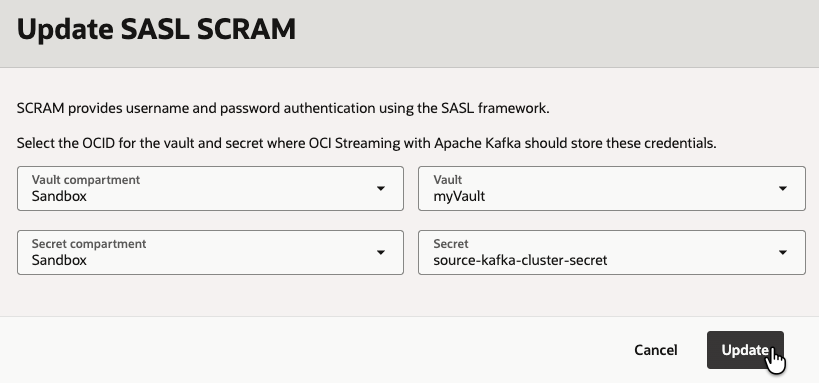

  1. 생성된 클러스터 상세화면의 경고 화면 또는 Actions 메뉴 아래 Update SASL SCRAM을 클릭합니다.

  2. 앞서 만들어둔 OCI Vault상의 Secret을 선택합니다.

    image-20251117151134560

  3. 클러스터의 업데이트가 끝나면, Settings 탭 > SASL SCRAM - Secret 에 있는 링크로 이동하거나 해당 Secret으로 직접 이동합니다.

  4. Secret의 Versions 탭을 클릭하면, 초기 생성이후 Version number: 2가 현재 상태인 걸 확인할 수 있습니다.

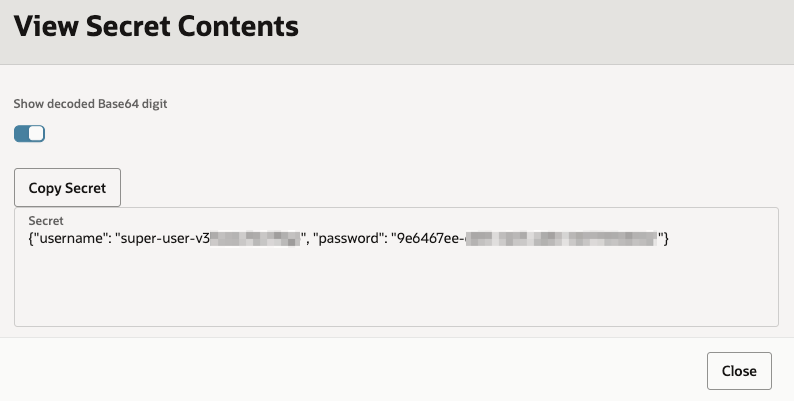

  5. 우측 액션 메뉴에서 View Secret Contents을 클릭합니다. Base64로 인코딩되어 있으므로 Show decoded Base64 digit을 클릭하여 내용을 확인합니다. 아래와 같이 superuser의 유저명과 패스워드를 확인할 수 있습니다.

    image-20251117151723003

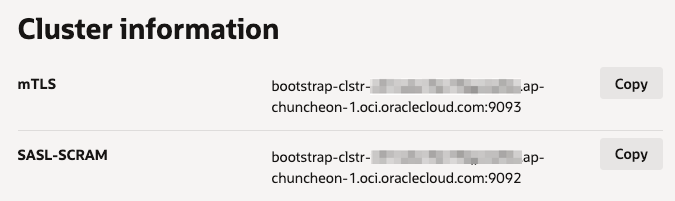

    1. Kafka 클러스터 상세정보에서 아래쪽 Cluster Information의 SASL-SCRAM에 있는 주소를 이용해, 위 superuser를 사용하여 클라이언트에서 접속하면 됩니다.

      image-20251117152258675

    2. 사용하는 포트, 여기서는 9092 포트를 클라이언트가 접속할수 있게 미리 Security List에 등록합니다.

Kafka Client로 OSAK Kafka 클러스터 연결하기

OCI 문서 Creating a Kafka Client 항목을 참고하여 Kafka 클라이언트를 설치합니다. Kafka 클러스터는 현재 Private Networking만 지원하므로는 여기서는 같은 VCN 상의 Public Subnet에 만들도록 하겠습니다.

  1. Kafka 3.7 Documentation을 바탕으로 지원 버전(Java 8, Java 11, Java 17) 중에서 deprecate 되지 않은 Java 17를 설치합니다. JDK 17 최신버전을 다운로드 받습니다. OCI에서는 무료이므로 다운로드 받습니다.

    https://www.oracle.com/asean/java/technologies/downloads/

  2. 생성한 VM으로 파일을 업로드후 SSH로 접속합니다.

    scp jdk-17.0.17_linux-x64_bin.rpm opc@168.xxx.xx.xxx:/home/opc
ssh opc@168.xxx.xx.xxx

  3. 설치합니다.

    sudo rpm -Uvh jdk-17.0.17_linux-x64_bin.rpm
sudo alternatives --config java

  4. Kafka Client를 다운로드 받습니다.

    wget https://downloads.apache.org/kafka/3.7.2/kafka_2.13-3.7.2.tgz
tar -xzf kafka_2.13-3.7.2.tgz
cd kafka_2.13-3.7.2/

  5. 환경 변수를 설정합니다.

    # Add Kafka to PATH
echo 'export KAFKA_HOME=/home/opc/kafka_2.13-3.7.2' >> ~/.bashrc
echo 'export PATH=$PATH:$KAFKA_HOME/bin' >> ~/.bashrc
source ~/.bashrc

  6. SASL_SCRAM 인증 설정을 위해 client.properties 파일을 업데이트합니다. OCI Vault Secret에서 확인한 superuser 정보를 입력합니다.

    # kafka_2.13-3.7.2/config/client.properties
security.protocol=SASL_SSL
sasl.mechanism=SCRAM-SHA-512
sasl.jaas.config=org.apache.kafka.common.security.scram.ScramLoginModule required username="<user name from OCI Secret>" password="<password from OCI Secret>";

  7. 접속 URL

    • boorstap url: 클러스터 상세 정보 > Cluster Information > SASL-SCRAM 주소 사용
      • url 에서 사용하는 포트: 9092 또는 9093(mTLS) 포트를 클라이언트가 접속할수 있게 미리 Security List에 등록할 것

  8. 현재 Topic 조회해 보면 아직 아무것도 없습니다.

    export KAFKA_HEAP_OPTS="-Xmx1G -Xms1G"
BOOTSTRAP_URL=bootstrap-clstr-xxxxxxxxxxxx.kafka.ap-chuncheon-1.oci.oraclecloud.com:9092

./bin/kafka-topics.sh --list --bootstrap-server $BOOTSTRAP_URL --command-config ./config/client.properties

  9. Topic을 생성합니다.

    TOPIC_NAME=peter-overview01

./bin/kafka-topics.sh --create --bootstrap-server $BOOTSTRAP_URL --command-config ./config/client.properties --topic $TOPIC_NAME --partitions 1 --replication-factor 3

  10. 생성결과를 조회합니다.

    $ ./bin/kafka-topics.sh --list --bootstrap-server $BOOTSTRAP_URL --command-config ./config/client.properties
peter-overview01

$ ./bin/kafka-topics.sh --bootstrap-server $BOOTSTRAP_URL --command-config ./config/client.properties --describe --topic $TOPIC_NAME
Topic: peter-overview01	TopicId: V8OWJ-aIRa6a27mgOvKWRA	PartitionCount: 1	ReplicationFactor: 3	Configs: min.insync.replicas=2,message.format.version=3.0-IV1
	Topic: peter-overview01	Partition: 0	Leader: 1	Replicas: 1,0,2	Isr: 1,0,2

  11. Comsumer를 시작합니다.

    $ ./bin/kafka-console-consumer.sh --bootstrap-server $BOOTSTRAP_URL --topic $TOPIC_NAME --consumer.config ./config/client.properties --group my-consumer-group

  12. 메시지를 생성합니다.

    $ ./bin/kafka-console-producer.sh --bootstrap-server $BOOTSTRAP_URL --topic $TOPIC_NAME --producer.config ./config/client.properties
> Message 1
> Message 2
>

  13. Comsumer를 보면, 메시지를 수신한 것을 볼 수 있습니다.

    $ ./bin/kafka-console-consumer.sh --bootstrap-server $BOOTSTRAP_URL --topic $TOPIC_NAME --consumer.config ./config/client.properties --group my-consumer-group
Message 1
Message 2

  14. Comsumer를 종료합니다.

    $ ./bin/kafka-console-consumer.sh --bootstrap-server $BOOTSTRAP_URL --topic $TOPIC_NAME --consumer.config ./config/client.properties --group my-consumer-group
Message 1
Message 2
^CProcessed a total of 2 messages

  15. 메시지를 추가 생성합니다.

    $ ./bin/kafka-console-producer.sh --bootstrap-server $BOOTSTRAP_URL --topic $TOPIC_NAME --producer.config ./config/client.properties
> Message 1
> Message 2
> Message 3
> Message 4
>

  16. Comsumer를 다시 시작합니다. 이후 처리된 메시지 이후부터 처리되는 것을 알수 있습니다.

    $ ./bin/kafka-console-consumer.sh --bootstrap-server $BOOTSTRAP_URL --topic $TOPIC_NAME --consumer.config ./config/client.properties --group my-consumer-group
Message 3
Message 4
Kafka UI AKHQ

AKHQ는 Apache Kafka를 위한 오픈소스 GUI입니다. OSAK로 연결해서 모니터링이 되는 지 확인해 봅니다.

  1. Compute VM에 AKHQ를 다운로드 받습니다.

    wget https://github.com/tchiotludo/akhq/releases/download/0.26.0/akhq-0.26.0-all.jar

  2. 설정파일 application.yml을 작성합니다.

    1. bootstrap.servers: SASL-SCRAM BOOTSTRAP_URL 사용

    2. sasl.jaas.config: OCI Vault Secret에서 확인한 superuser 정보를 입력

    3. akhq.security.basic-auth.password: 사용할 암호를 다음명령으로 변경하여 입력합니다. echo -n "password" | sha256sum

      akhq:
  server:
    access-log:
      enabled: true
      name: org.akhq.log.access
  connections:
    source-kafka-cluster:
      properties:
        bootstrap.servers: "<bootstrap url:9092>"
        security.protocol: SASL_SSL
        sasl.mechanism: SCRAM-SHA-512
        sasl.jaas.config: org.apache.kafka.common.security.scram.ScramLoginModule required username="<username>" password="<password>";
  server:
    port: 8080
micronaut:
  security:
    enabled: true
akhq.security:
  basic-auth:
    - username: admin
      password: "<SHA-256 hashed password>"
      groups:
      - admin
  default-group: no-roles

  3. Oracle Linux OS 방화벽을 개방합니다.

    sudo firewall-cmd --permanent --add-port=8080/tcp
sudo firewall-cmd --reload

  4. VM이 속한 서브넷 Security List에서 8080 포트 개방합니다.

  5. AKHQ를 실행합니다.

    java -Dmicronaut.config.files=application.yml -jar akhq-0.26.0-all.jar

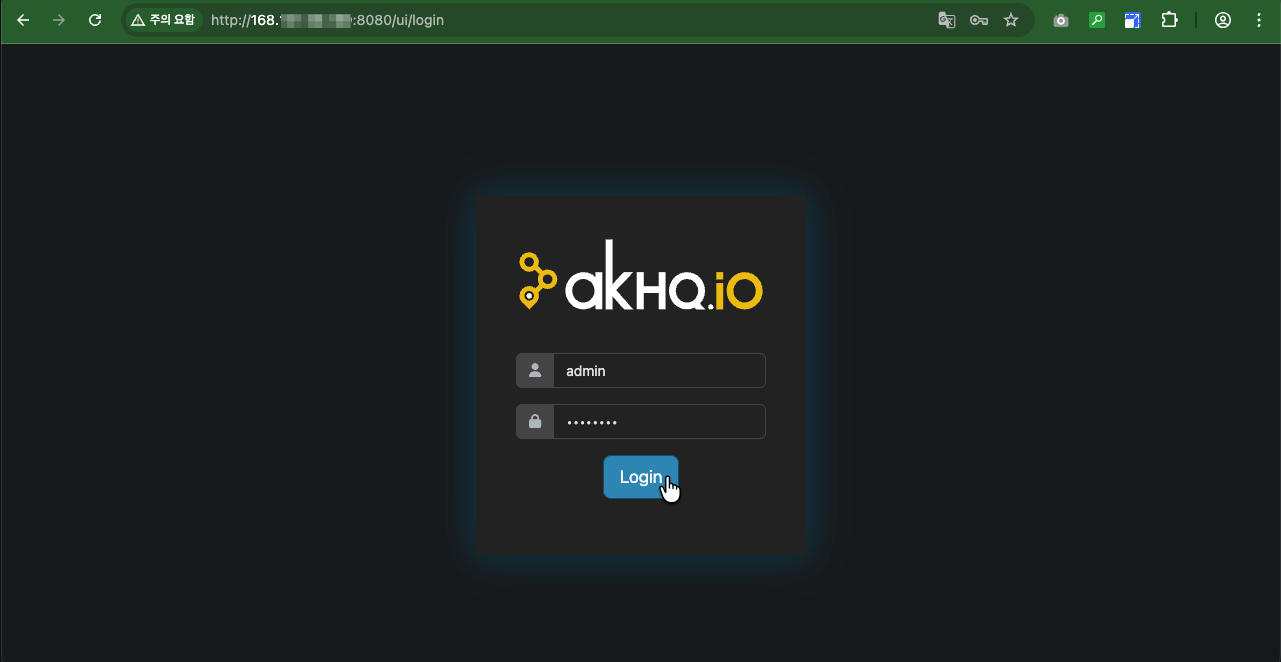

  6. 브라우저로 접속합니다. 설정한 암호를 이용하여, admin 유저로 접속합니다. Topic, Nodes 등 Kafka 클러스터 정보를 조회할 수 있습니다.

    image-20251117172108545

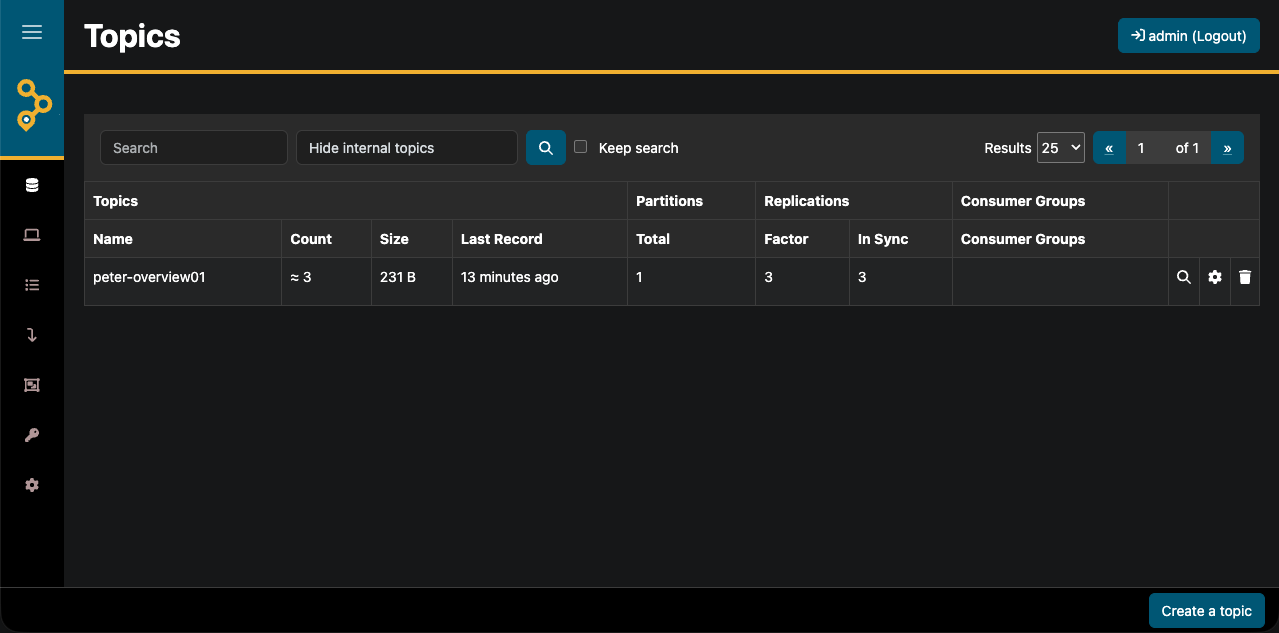

    • Topic

      image-20251117172146519

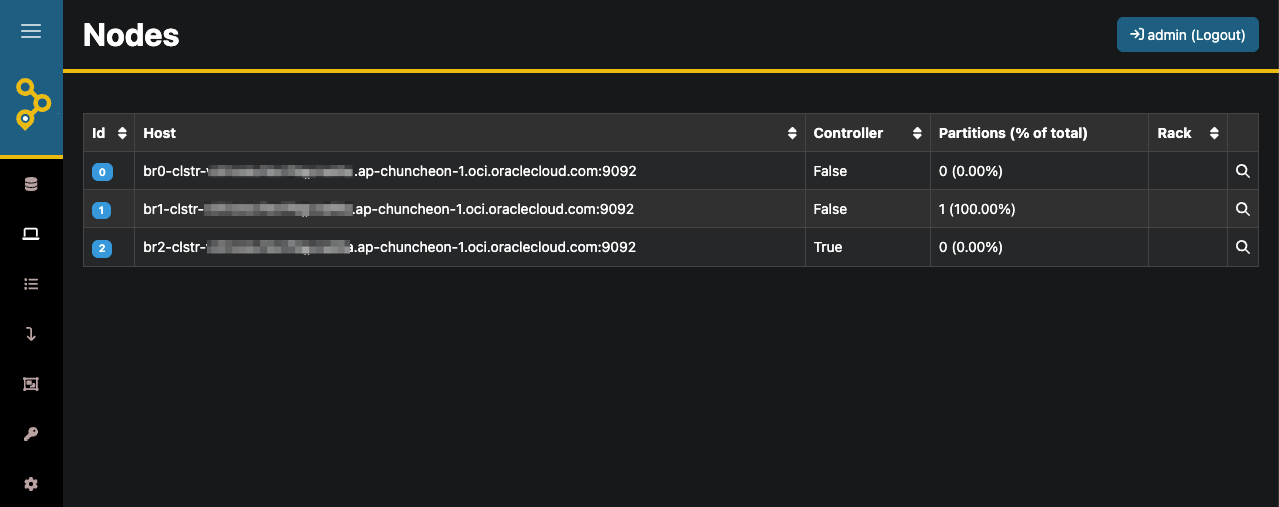

    • Nodes

      image-20251117172216832
